液位仪表系列

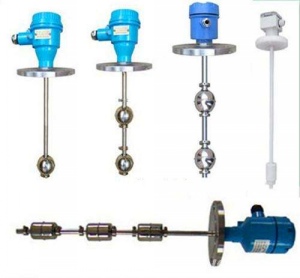

浮球液位变送器

一、概述
CTUQK磁浮球液位计由磁浮球、检测管和信号变送器组成。当磁浮球随液位升降时，变送器将检测管内的电阻信号转换成4~20mA.DC标准电流号输出，从而实现对液位的测量和控制。
二、CTUQK磁浮球液位计原理
由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

三、CTUQK磁浮球液位计参数
◆ 变送器总长：300～6000mm（任选）
◆ 测量范围：L≤5500mm(任选)
◆ 安装高度：H ≤5700mm
◆ 变送器准确度：±5 mm
◆ 输出信号：4～20mA两线制。
◆ 输出负载：0～500Ω
◆ 接线盒外壳防护：IP65
◆ 测量介质温度：- 20～120℃
◆ 测量介质压力：≤0.6 MPa
◆ 测量介质条件：粘度≤10^-4m²/s ；密度≥0.6g /cm³
◆ 浮球：标准供货￠150（导杆为￠25）
◆ 特殊供货￠51（导杆为￠12）；￠29（导杆为￠7.5）
◆ 工作电压： AC.24V AC220V，≤1.5A

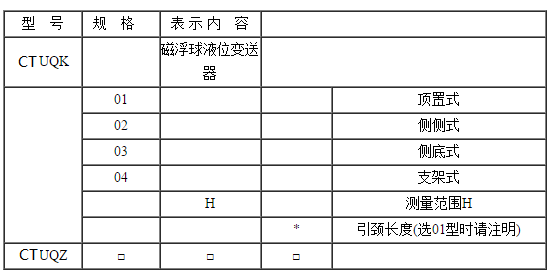

四、CTUQK磁浮球液位计产品选型表

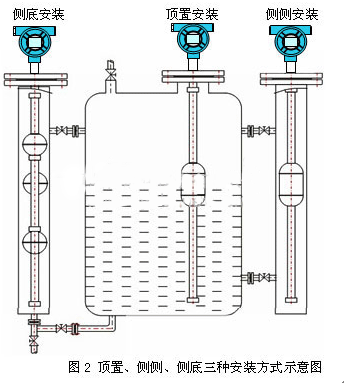

CTUQK浮球液位计分以下四种安装方式
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装

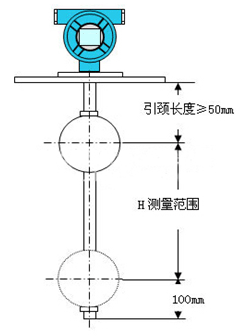

(订货时请用户注明安装形式和引颈长度L值。)

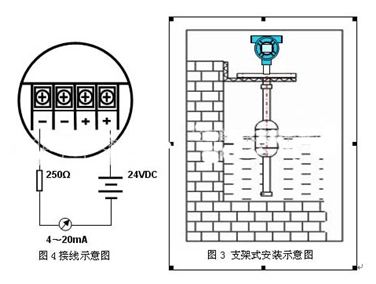

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。

CTUQK磁浮球液位计接线方式： (见图4)

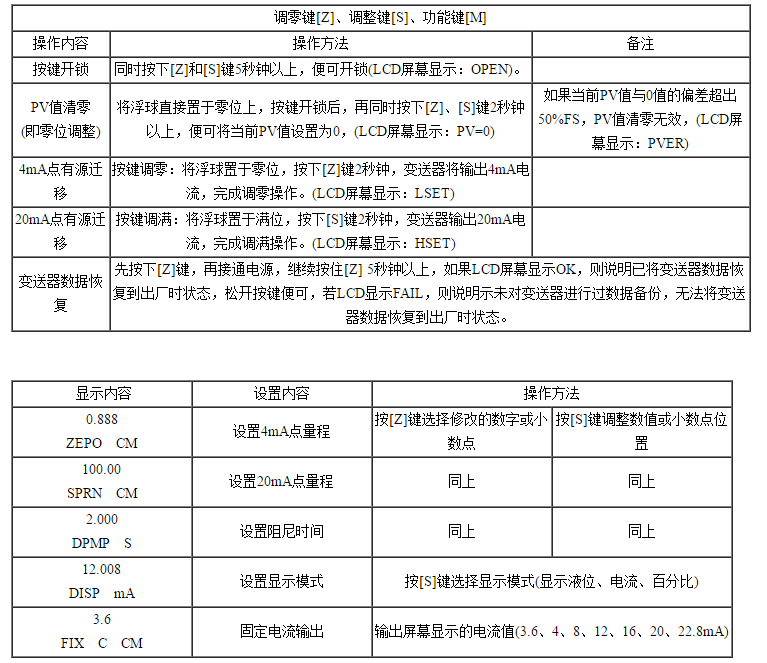

五、CTUQK磁浮球液位计操作说明
1、按键操作

售后服务：

1、我公司所售产品在一年之内出现质量问题的（非人为因素外），免费维修。

2、产品在质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

3、如果用户需要我公司现场服务，我公司以最短时间到达用户现场。

4、本公司所售产品均享受终生维护。
