?一、流量计工作原理

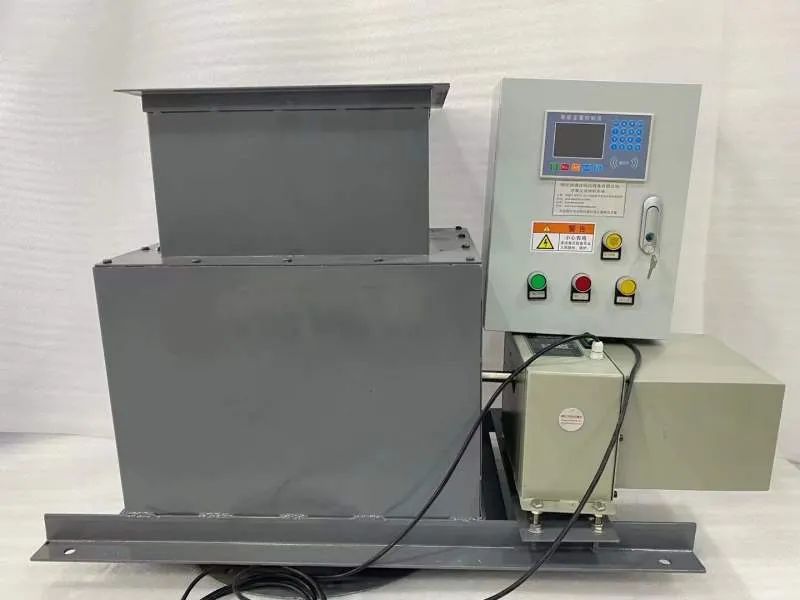

西安诚通CTLSK固体（冲板）流量计是一种基于动量原理来测量自由下落的粉粒状介质的流量计。它把被测介质冲量引起的力和物料在检测板上向下滑动时所产生的力转换成与瞬时重量成正比的标准直流电信号(0~10mA或4-20mA)。

二、流量计的安装及使用

1、固体流量计现场安装在介质下料口位置，流量计安装位置需根据现场介质的储料情况定。

2、例如罐装储存时，罐体较高储料量大时，流量计不能直接与出料口位置相互连接安装。（出料口在罐下方）或者出料口在储料罐侧方时）。当流量计和出料口之间距离太近，下料不能满足介质自由下落。介质带压下落或成堆成块不均匀下落进入流量计时，介质产生的力中掺杂现场其他混合动力，会导致流量计检测板接受到的力在转换成电流信号时偏大，使流量计瞬时流量出现大幅度波动，影响仪表正常计量及精度。

3、流量计正确安装应保证下料口出料均匀，在出料不均匀情况下加装斜槽和给料机，保证介质进入流量计时自身是不带压且自由均匀下落状态，具体安装根据现场工况环境。

三、CTLSK固体流量计的接线。

固体流量计传感器和显示仪表之接的接线信号位4-20mA电流传输，流量计供电24v。流量计自身三根信号线由红黄绿三色表示，分别为24V+、4-20mA+、和负载公共端口。在与四线制显示或定量控制仪表连接使用时需要将24V电源负极和4-20mA负极相短接。

四、固体流量计使用维护。

    1、流量计在现场使用时流量计调整后不要前后上下用力扳动检测板，因为传感器是采用进口高精度及高灵敏度压力传感器，又因为流量计是测量水平力，所以传感器是以g为单位，如果外力超过传感器的压力会损坏传感器，并会影响流量计的测量精度，更不要在使用中推动它。

2、流量计的流通截面虽有一定的余量，但也应该避免大颗粒的物料或超过量程的物料进入，防止流量计内堵塞，一旦堵塞请及时清理，否则将损坏传感器，若堵塞应用适当工具进行清理，切不可用锤子敲打损坏流量计。

3、定期清扫检测板和活动主梁周围的粉尘避免堆积物卡死主梁影响测量精度。

4、防止气流随物料进入流量计造成测量误差。

售后服务

1、我公司所售产品在一年之内出现质量问题的（非人为因素外），免费维修。

2、产品在质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

3、如果用户需要我公司现场服务，我公司以最短时间到达用户现场。

4、本公司所售产品均享受终生维护。
