流量仪表系列

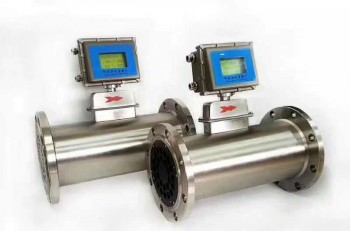

智能一体化气体涡轮流量计

一、概述
CTLWD智能温压补偿型气体涡轮流量传感器（智能一体化气体涡轮流量计）是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

二、产品特点
□ 优质合金涡轮，具有更高的稳流和耐腐蚀作用
□ 进口优质专用轴承，使用寿命长
□ 计量室与通气室隔绝，保证了仪表的安全性
□ 流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
□ 仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65

三、技术参数概

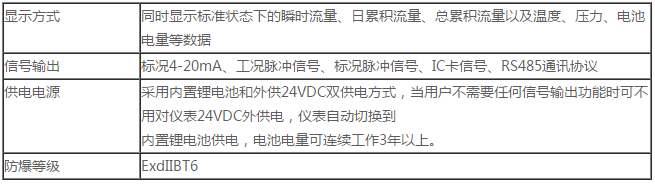

1、基本参数：表1

仪表口径及连接方式	25、40、50、80、100、150、200、250采用法兰连接
仪表口径及连接方式	25、40可采用螺纹连接
精度等级	±1.5%R、±1%R
量程比	1:10；1:20；1:30
仪表材质	表体：304不锈钢；叶轮：防腐ABS或优质铝合金；转换器：铸铝
被测介质温度（℃）	-30℃～+80℃
环境条件	介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号	三线制脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源	+12VDC 、+24VDC（可选）
信号传输线	STVPV3×0.3
传输距离	≤1000m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65

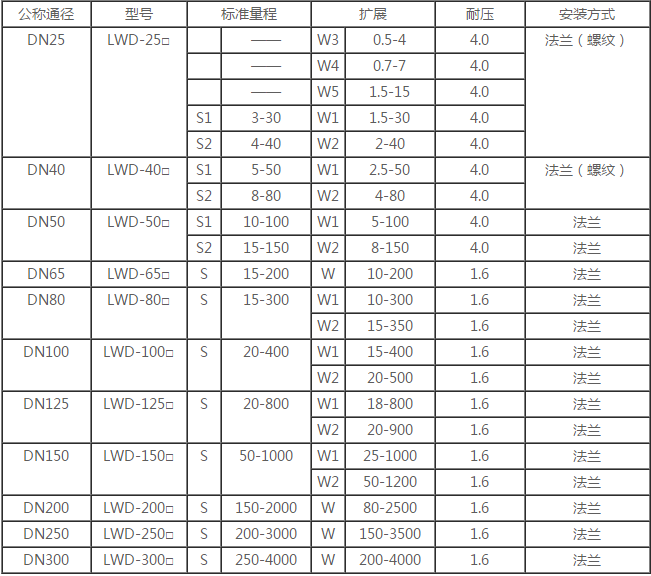

2、测量范围及工作压力
注：“标准量程”中标示的测量范围为通用测量范围

应用场合：**计量或贸易结算

四、仪表选型

1.选型说明
     用户在选型时，应根据管道公称压力、介质*高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
    为使流量计的使用性能**，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
    流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或RS-485通讯输出。若要求有其它输出功能，请在订货时说明。
2.选型谱表

例：选用一台不锈钢材质，温压补偿一体化气体涡轮流量计来测量氧气，用户工况测量范围为3-50m3/h,型号为：LWD-D-40W1/S/S/A

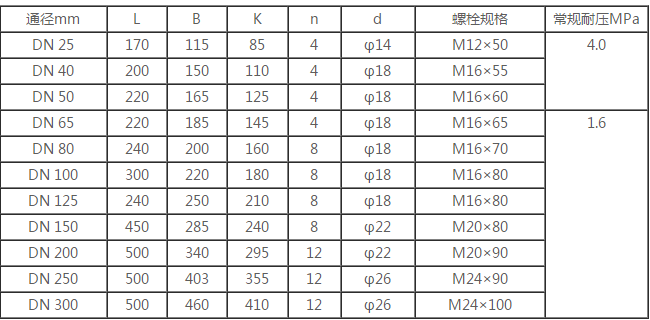

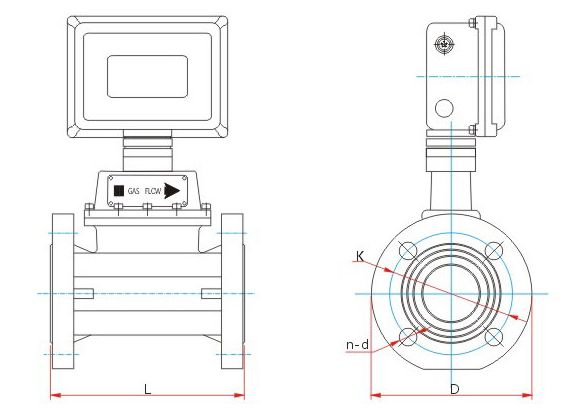

同口径所有型号仪表传感器部分尺寸一致。

售后服务

1、我公司所售产品在一年之内出现质量问题的（非人为因素外），免费维修。

2、产品在质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

3、如果用户需要我公司现场服务，我公司以*短时间到达用户现场。

4、本公司所售产品均享受终生维护。
