一、产品简介
       靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段。

二、工作原理产品简介

      插入式靶式流量计是在原有应变片式靶式流量计测量原理的基础上 ，采用了新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表，其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性，目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。

三、主要特点

1、整台仪表结构坚固无可动部件，拆卸方便；

2、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

3、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

4、压力损失小，仅为标准孔板的1/2△P左右；

5、抗干扰，抗杂质能力特强；

6、仪表内设自检程序，故障现象一目了然；

7、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

8、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

9、具有多种安装方式供选择，如选择在线插入式，安装费用低；

10、具有一体化温度、压力补偿，直接输出质量或标方；

11、具有可选小信号切除、非线性修正、滤波时间可选择；

12、能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

13、计量准确，精度可达到0.2%；

14、重复性好，一般为0.05%～0.08%，测量快速；

15、可根据实际需要更换阻流件（靶片）而改变量程；

16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

17、安装简单方便，极易维护；

18、多种输出形式，能远传各种参数；

19、抗震动性强，一定范围内可测脉动流。

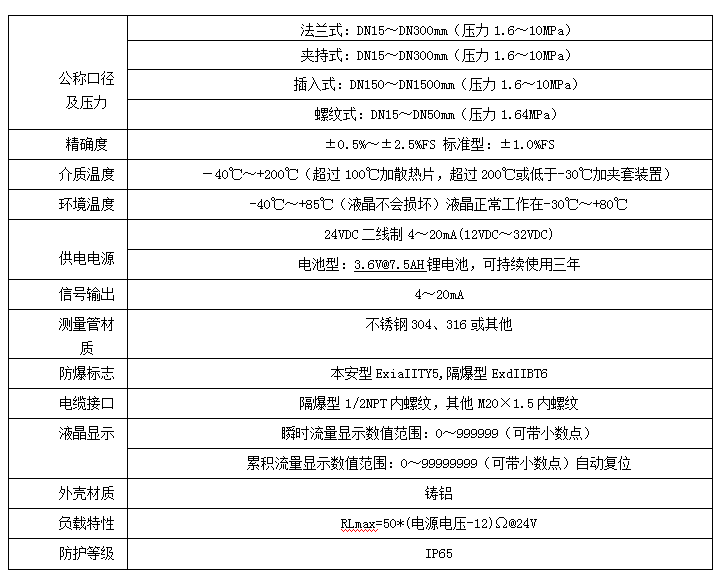

四、技术参数

五、测量范围

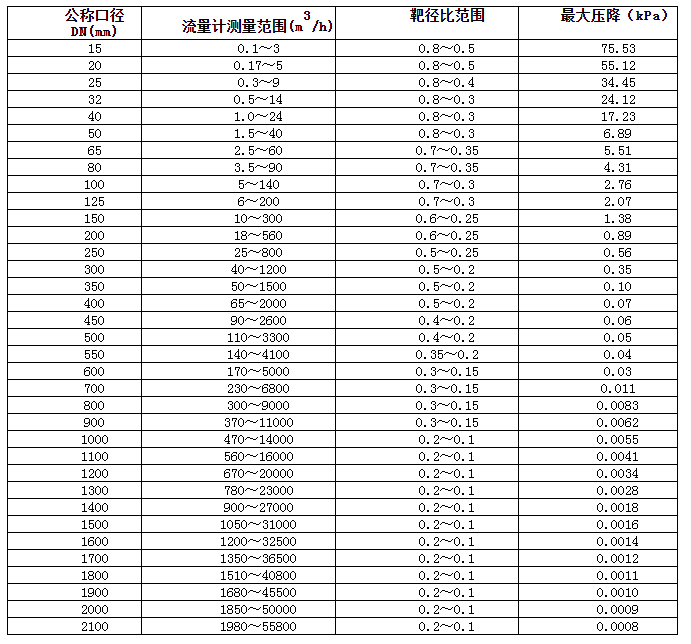

1、标准水流量测量范围表

注：实际压降=（实际流量/满量程流量）2×满量程最大压降。

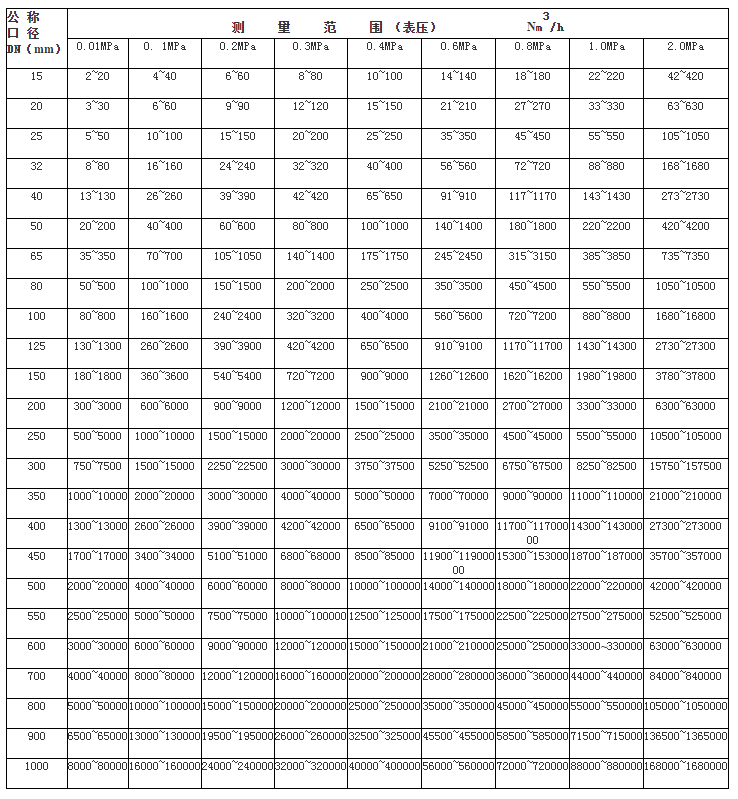

2、标准干空气流量测量范围表

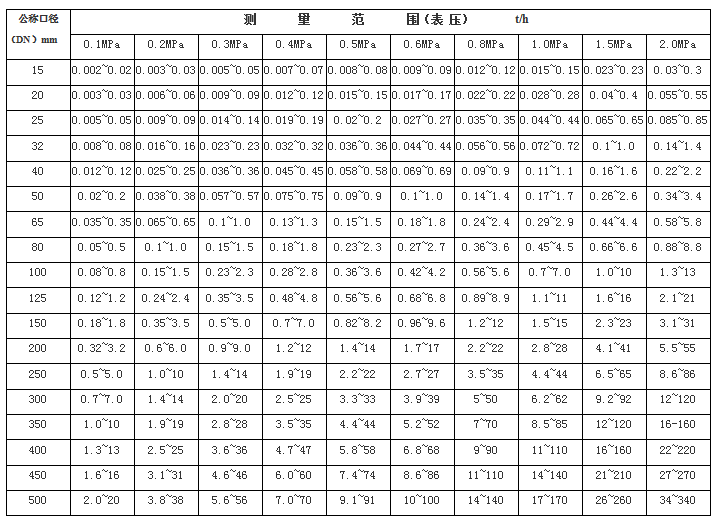

3、饱和水蒸汽流量测量范围表

六、选型计算

电容式靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号，计算公式如下：

液体介质:                                                                            气体介质:

qO——标准水的流量(m3/h)                                   QO——标准干空气流量(Nm3/h)

q1——实际液体介质满量程流量(m3/h)                   Q1——实际气体介质标态满量程流量(m3/h)

ρo——标准状态水的密度                                        ρN——标准状态干空气密度

ρ——实际介质密度

标准条件指：

标准状态压力：Po=101.325kPa(绝)                    标准状态温度：to=20℃

标准状态空气密度：ρ空气= 1.293kg/m3             标准状态水密度: ρ水 =999.8kg/m3
