一、概述

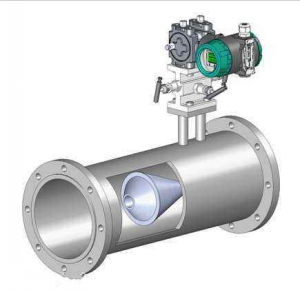

    CTLNY型 V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置，其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程，在稳定流的情况下管道中的流速与差压的平方根成正比。V锥流量计稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小，可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。
二、V锥流量计适用范围
   1、公称直径：15mm≤DN≤1800mm
   2、公称压力：PN≤40MPa
   3、雷诺数范围：5×10 ³≤ReD≤10 ⁷
   4、精度等级：0.5级，1级
   5、直管段长度：前1～3D，后0～1D
   6、适用介质：气体、液体、蒸汽等各种介质
   7、孔径比：β＝0.3～0.75
   8、*高温度：540℃
   9、重复精度：±0.1%
   10、量程比：15：1



经过简化后公式为： 式中：QV———流体体积流量m3/h Cd———流出系数 βV———等效直径比 dV———为锥体大直径，D为管道内径 ρ———流体工况下密度 ε———气体可膨胀系数

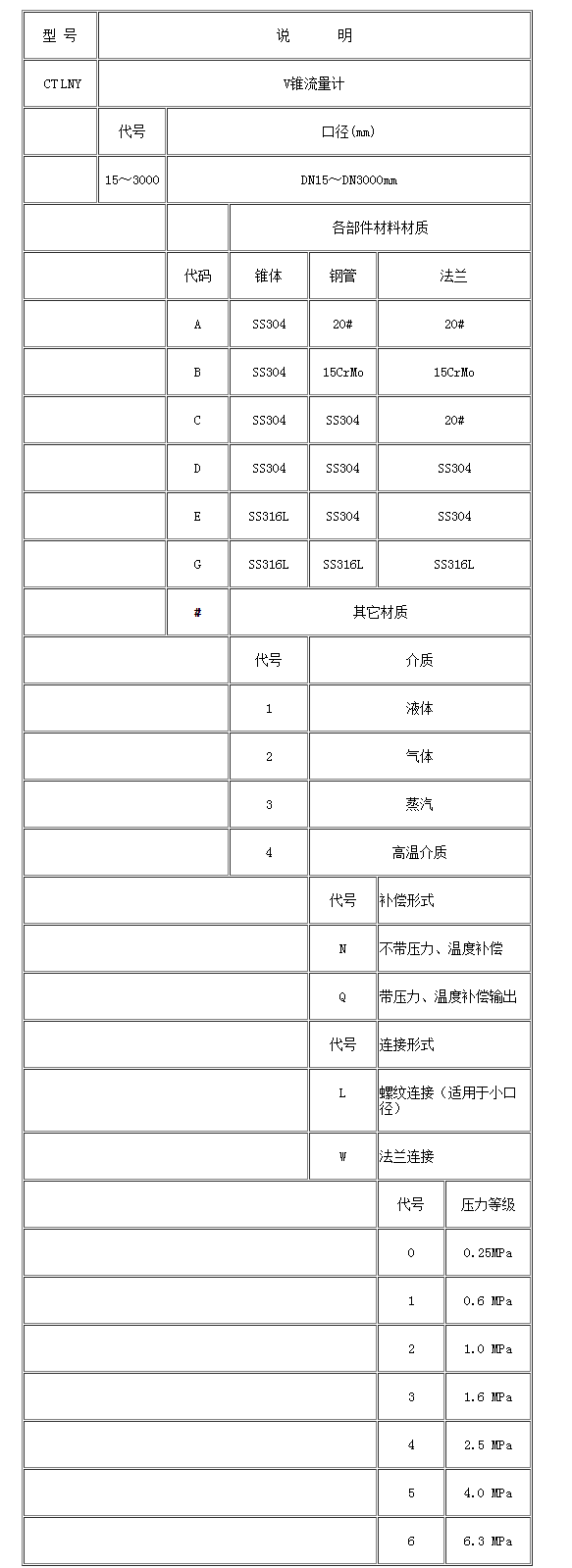

五、V锥流量计产品选型说明
