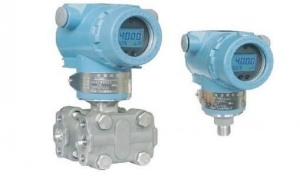

微差压变送器
一 、概述
1151/3351/3051/1151PR微差压变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二、产品特点
◆超级的测量性能，用于压力、差压、液位、流量测量
◆精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S
◆量程、零点外部连续可调，量程比100：1
◆正迁移可达500%、负迁移可达600%
◆稳定性能好，稳定性：0.25% 60个月
◆耐过压
◆固体传感器设计
◆全系列统一结构、互换性强
◆接触介质的膜片材料可选
◆低压浇铸铝合金壳体
◆测量速率：0.2S
◆小型化（2.4kg）全不锈钢法兰，易于安装
◆过程连接与其它产品兼容，实现最佳测量
◆采用16位计算机的智能变送器

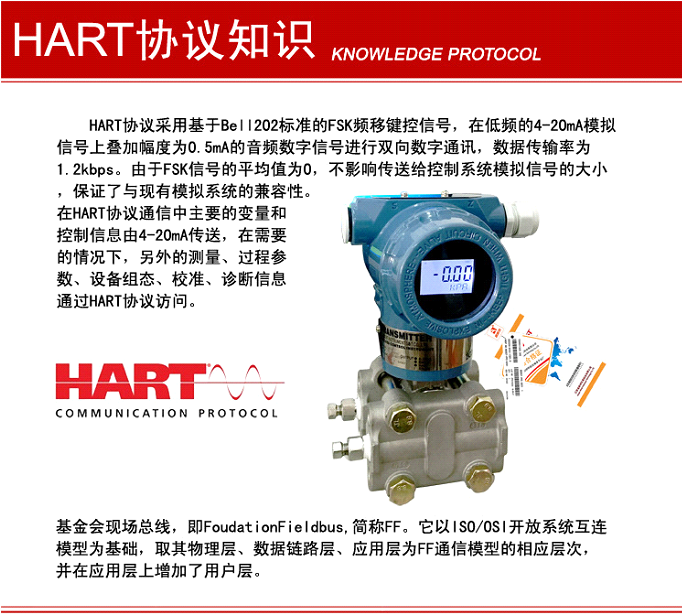

◆标准4-20mA，带有基于HART协议的数字信号，远程操控
◆支持向现场总线与基于现场控制的技术的升级
三、技术参数
◆使用对象 ：液体、气体;和蒸汽
◆供电电压 ： 12～36V DC，标准值24VDC；
◆输出信号 ： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)
◆环境温度 ： －25～70℃ （一般变送器）， －15～70℃ （带现场指示器）
◆测量温度 ：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃
◆储藏温度 ： －40～100℃；
◆相对温度 ：0-100%RH
◆防护等级 ：dⅡBT4 iaⅡCT5 ；
◆电源影响 ：小于输出范围的 ±0.005%/V；
◆振动影响 ：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g（微差压为0.25%／g） ；
◆安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；
◆稳定性 ：六个月内不超过变送器的精度；
◆指示器 ：现场输出指示器有电流表，线性指示 0～100%；3-1/2位LCD 液晶显示 量程和零位 ：外部连续可调；
◆正负迁移 ：差压变送器：最大正迁移量为 500% ，最大负迁移量为 600%

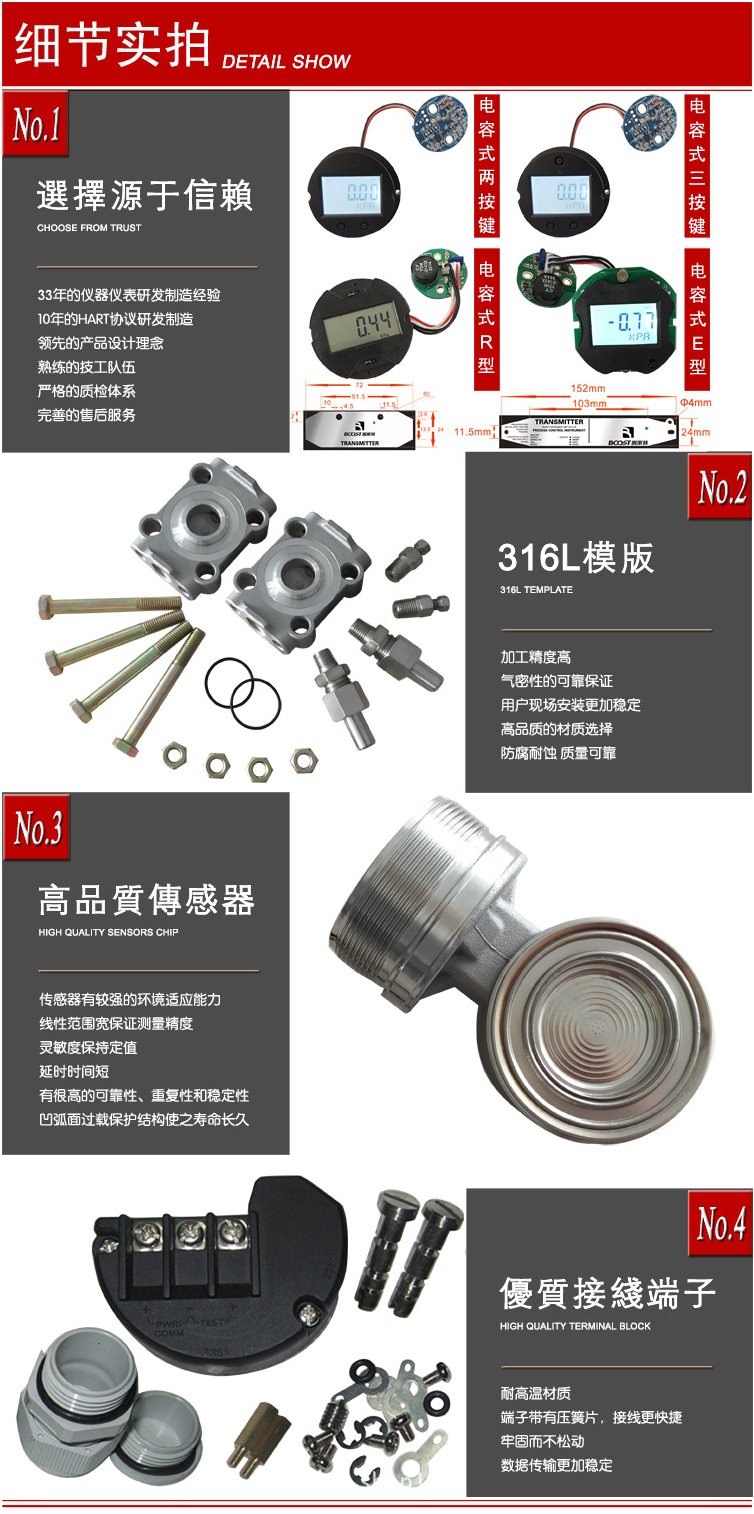

◆材料 隔离膜片 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
◆排气/排液阀 ： 316L不锈钢，哈式合金-C， 蒙耐尔合金
◆法兰和接头 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金
◆"O" 型圈 ：氟橡胶
◆灌充液 ：硅油 惰性油
◆螺栓 ： 316L 不锈钢
◆电子壳体 ：低铜铝合金
1151/3351/3051/1151PR微差压变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二、产品特点
◆超级的测量性能，用于压力、差压、液位、流量测量
◆精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S
◆量程、零点外部连续可调，量程比100：1
◆正迁移可达500%、负迁移可达600%
◆稳定性能好，稳定性：0.25% 60个月
◆耐过压
◆固体传感器设计
◆全系列统一结构、互换性强
◆接触介质的膜片材料可选
◆低压浇铸铝合金壳体
◆测量速率：0.2S
◆小型化（2.4kg）全不锈钢法兰，易于安装
◆过程连接与其它产品兼容，实现最佳测量
◆采用16位计算机的智能变送器
◆标准4-20mA，带有基于HART协议的数字信号，远程操控
◆支持向现场总线与基于现场控制的技术的升级
三、技术参数
◆使用对象 ：液体、气体;和蒸汽
◆供电电压 ： 12～36V DC，标准值24VDC；
◆输出信号 ： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)
◆环境温度 ： －25～70℃ （一般变送器）， －15～70℃ （带现场指示器）
◆测量温度 ：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃
◆储藏温度 ： －40～100℃；
◆相对温度 ：0-100%RH
◆防护等级 ：dⅡBT4 iaⅡCT5 ；
◆电源影响 ：小于输出范围的 ±0.005%/V；
◆振动影响 ：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g（微差压为0.25%／g） ；
◆安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；
◆稳定性 ：六个月内不超过变送器的精度；
◆指示器 ：现场输出指示器有电流表，线性指示 0～100%；3-1/2位LCD 液晶显示 量程和零位 ：外部连续可调；
◆正负迁移 ：差压变送器：最大正迁移量为 500% ，最大负迁移量为 600%
◆材料 隔离膜片 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
◆排气/排液阀 ： 316L不锈钢，哈式合金-C， 蒙耐尔合金
◆法兰和接头 ： 316L不锈钢，哈式合金-C ，蒙耐尔合金
◆"O" 型圈 ：氟橡胶
◆灌充液 ：硅油 惰性油
◆螺栓 ： 316L 不锈钢
◆电子壳体 ：低铜铝合金
电子壳体 ：低铜铝合金

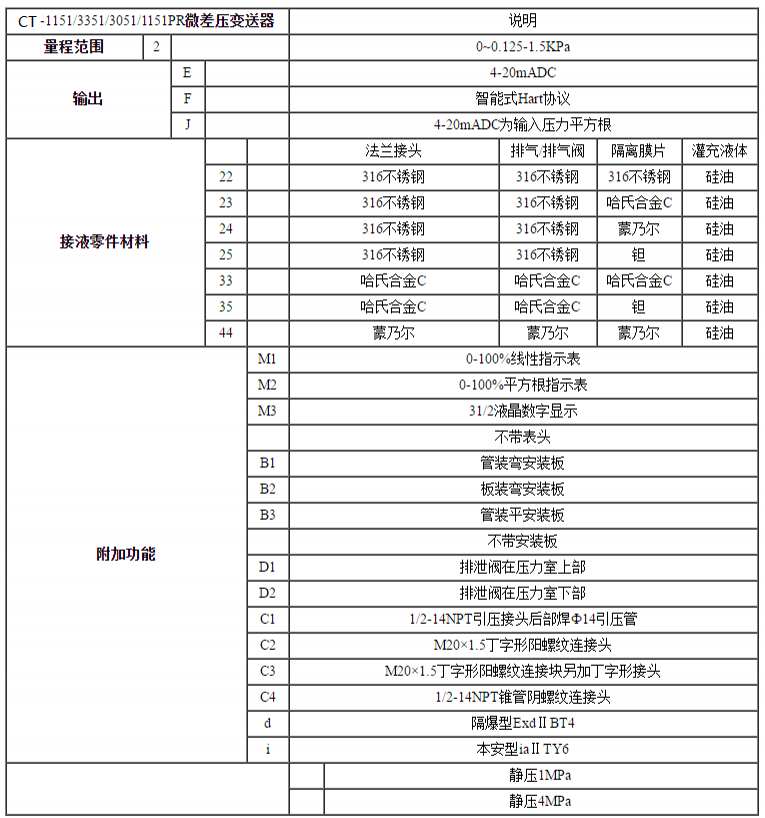

五、选型指南
售后服务：
1、我公司所售产品在一年之内出现质量问题的（非人为因素外），免费维修。
2、产品在质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
3、如果用户需要我公司现场服务，我公司以最短时间到达用户现场。
4、本公司所售产品均享受终生维护。
