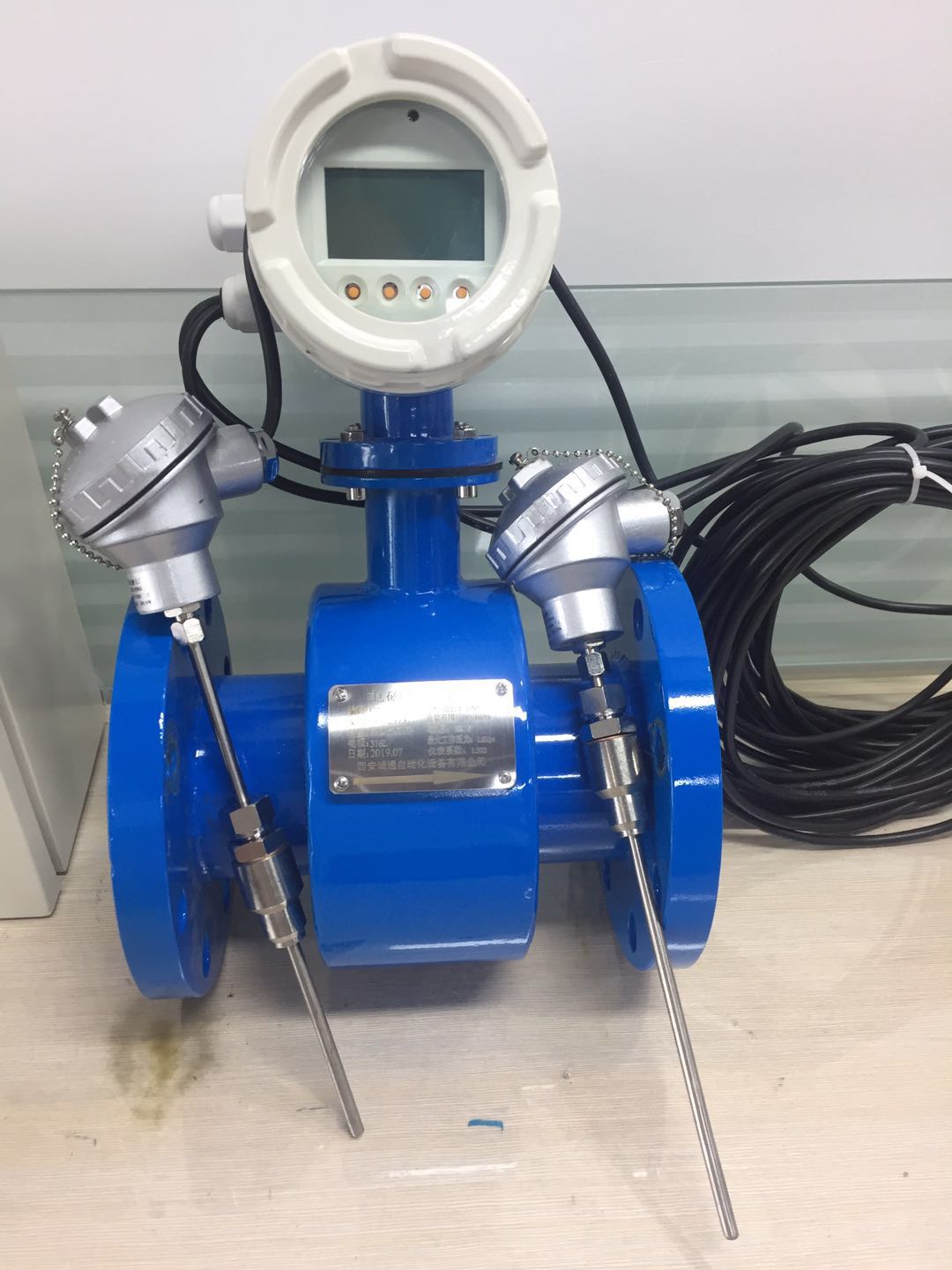

电磁式热量表使用场合和安装方法

一、CTLDE系列电磁式热量表适用场合：
管道式电磁热量表是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量，采用高精度、高稳定性的铂金热电阻做温度测量，使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。

二、CTLDE系列电磁式热量表性能特点：
1、采用16位单片机做数据运算、铂金热电阻做温度测量，电磁流量计做流量测量，测量精度高、运用稳定可靠，性能优良。
2、测量精度不受载热流体粘度、密度、压力和电导率、流体分布等参数变化的影响。
3、测量管内无阻力部件、无压损、不受恶劣水质影响。
4、测量流量范围宽，流速可在1m/s~10m/s范围内任意设定。
5、大屏幕液晶背光源全中文显示方式，在强光和无光情况下均可清晰读数。
6、具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功能、可查询显示流速、停电记录等参数。
7、采用随机温变化的热焓热修正法，保证在不同水温下的计量。
8、具有统一的直流信号和频率信号输出功能，而且此功能可在热量和流量参数间切换。
9、具有批处理(定量输出)、当量脉冲输出、键控直接清零功能。
10、具有RS-485(RS-232、M-BUS及HART可选)数字通讯输出，方便实现远程通讯。
11、具有密码保护功能，无密码者无法修改工作参数。
三、CTLDE系列电磁式热量表技术指标:
转换器技术指标：
1、电源：220V AC(110VAC ～ 245VAC)、24VDC；
2、功耗：≤20W （配套功耗）；
3、度等级：1级或2级（配套精度）；
4、防护等级：IP65；
5、环境温度：A类；
6、温度分辨率：0.01℃；
7、可选温度测量范围：-30℃ ～ 180℃；
8、温差测量范围：1℃ ～ 90℃；
9、流量*大读数（m3）：9999999999（十位）；
10、热量*大读数（Mwh）：9999999999（十位）；
11、热量单位：kJ、MJ、GJ、kwh、Mwh可选；
12、模拟输出：4～20mA DC/600负载电阻（可在热量和流量参数间切换）；
13、脉冲输出：*度频率5000Hz、脉宽0.1ms～999.9ms（可在热量和流量参数间切换）；
14、通讯：RS-485（RS-232、M-BUS、HART等可选）。
传感器技术指标：
1、公称通径：DN50 ～ DN1400mm；
2、公称压力：0.6MPa ～4MPa；
3、衬里材料：耐高温橡胶、PTFE、PFA、F46；
4、电极材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛、铂/铱合金、钽；
5、结构形式：分体型、一体型；
6、介质温度：-30℃ ～ 180℃；
7、连接方式：法兰式。
温度传感器技术参数：
1、传感器类型：PT1000；
2、安装方式：保护套管；
3、温度测量范围：-50℃ ～ 200℃；
4、导线长度：0.6m ～ 15m。
四、CTLDE系列电磁式热量表安装方法：
1、供暖系统应在入楼处安装过滤器。供热前对系统管道进行清洗，防止安装管道时落入的杂物堵卡热量表。传感器**垂直安装（流体自下而上流动），在这种位置下，当液体不流动时，固体物质沉淀，而油类物质上浮，都不会附着在电极上。如果水平安装，必须保证管道内充满液体，以避免由气穴而影响测量度；
2、管道内径应与传感器内径保持一致，以避免节流现象；
3、安装环境应远离强磁场设备以防干扰。（如发动机，变压器，无线电发射机，电解池或者其他引起电磁干扰的场所）；
4、电磁热量表可安装在进水管也可以安装在回水管，安装位置应方便查表。传感器的上游应有不小于5DN的直管段长度，若上游有非全开的闸门或调节阀，则连接闸阀与传感器的直管段长度应增加到10DN，下游直管段长度一般不小于3DN即可；
5、传感器与转换器之间连接电缆*大长度为100；
6、动用电气焊时，焊口必须远离传感器，严防因传感器过热或因焊渣飞入而损坏衬里；
7、温度传感器电缆线长为4米,回水温度传感器的位置与热量表的位置不能超过线长，如超过可协议供货；
8、电磁热能表接地线线径应不小于5.5mm2，且尽可能的短，并且避免和其它设备公用接地（推荐使用单独接地）。
电磁式热量表安装时的注意事项。
1、非测量电极的轴线必须近似于水平方向；
2、测量管道内必须完全充满液体；
3、流量计前方*少要有5* D(D为流量计内径)长度的直管段，后方*少要有3* D(D为流量计内径)长度的直管段；
4、流体的流动方向和流量计的箭头方向一致；
5、管道内要有真空会损坏流量计的内衬，需特别注意；
6、在流量计附近应无强电磁场；
7、在流量计附近应有充裕的空间，以便安装和维护；
8、若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道。
